Accessori per banco

a bordo macchina

Meccanica Arnes di Cavriago, Reggio Emilia, si occupa della progettazione, della produzione e della commercializzazione di accessori e ricambi, dai mandrini alle piattaforme come il banco bordo macchina. Non esitare a contattarci per maggiori informazioni o un preventivo, gratuito e senza impegno.

Smontacono universale

Macchina cilindrica blu con base e manopola nere, mostrata in 3D su sfondo bianco.

City skyline

Photo By: John Doe
Scheda Tecnica
Componente industriale blu su base nera con due rulli neri e un'apertura circolare centrale.
Staffa in metallo nero con apertura circolare e quattro fori di montaggio su sfondo bianco.
Mostra altri

Caratteristiche e vantaggi:

progettati e realizzati per proteggere i punti principali del mandrino portautensili.

Banco bordo macchina

Banco da lavoro industriale blu con cassetti, ripiani e pannello forato su ruote.
Scheda Tecnica

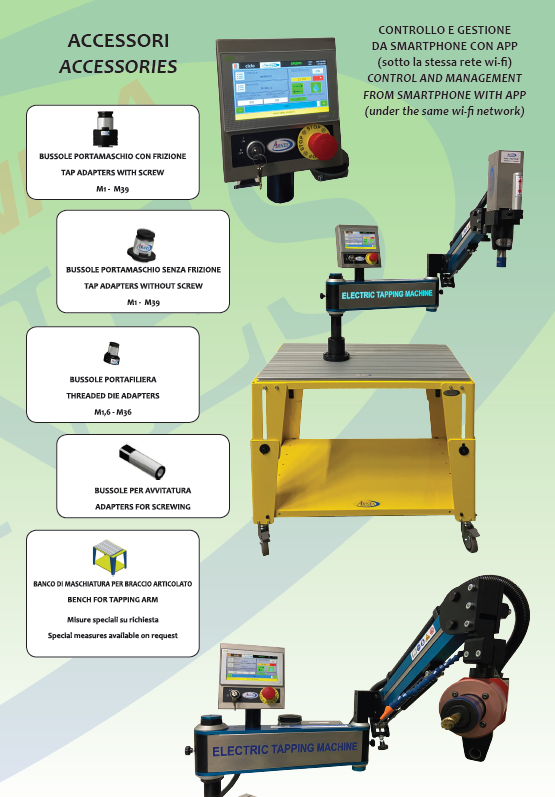

Banco di maschiatura

Volantino di accessori industriali che mostra una macchina CNC con monitor, utensili e un tavolo da lavoro giallo.
Scheda Tecnica

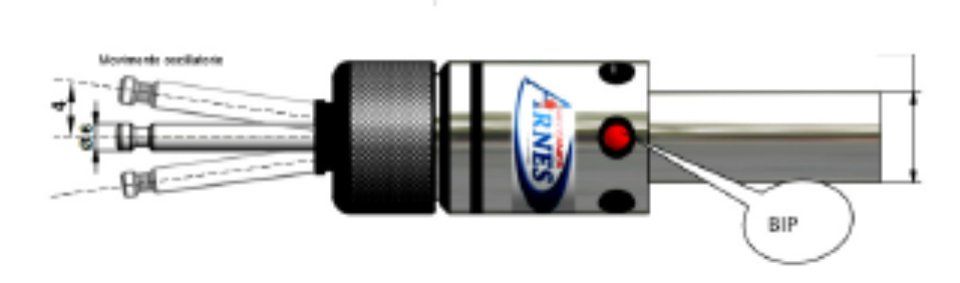

Centratore 3D

Schema di un dispositivo metallico con parti etichettate, un pulsante rosso e collegamenti elettrici su sfondo bianco.

City skyline

Photo By: John Doe
Scheda Tecnica

Caratteristiche e vantaggi:

  • Il centratore è uno strumento elettronico utilizzato per azzerare delle distanze oppure dei punti;
  • Il gambo di misura è diametro 6 mm ± 0,005;
  • Al momento del contatto si accende una luce rossa e si attiva un segnale acustico;
  • precisione al contatto mm 0,005;
  • il gambo ha uno scostamento di sicurezza di circa 4 mm.
  • Come azzerare un punto:
    • Montare il centratore sul mandrino e spostarsi dal punto di partenza A fino al punto di contatto B;
    • Al contatto fisico con il pezzo si accende una luce rossa e parte un segnale acustico, indicano che la posizione del punto B è è distante dal centro del tastatore 3 mm ± 0,005.
  • Come centrare circonferenze interne ed esterne:
    • Posizionare il centratore circa nel centro della circonferenza, portare a contatto con un punto della circonferenza C;
    • Leggere la posizione e poi spostare lo strumento in direzione opposta;
    • Quindi leggere la distanza tra il punto C e il punto D in cui si è nuovamente acceso il led (luce rossa) ed il segnale acustico;
    • La metà della distanza misurata L è il centro dell’asse X;
    • Ripetendo la stessa operazione sull’altro asse Y si ottiene il centro O della circonferenza.

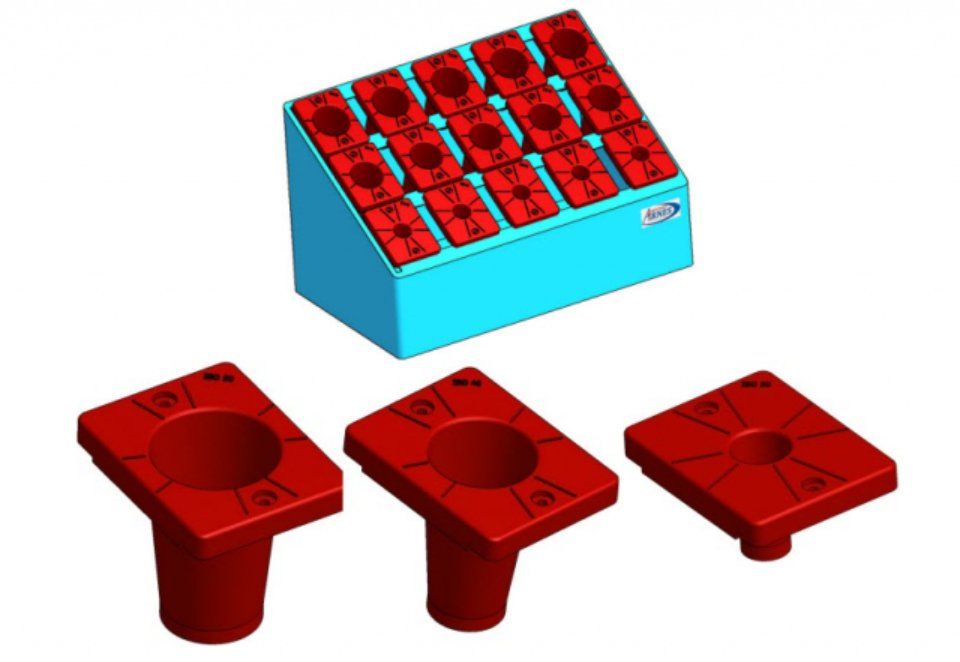

Supporto per mandrini

Articolo BX51 – mm 550 x 350 x 330

Applicazioni Speciali

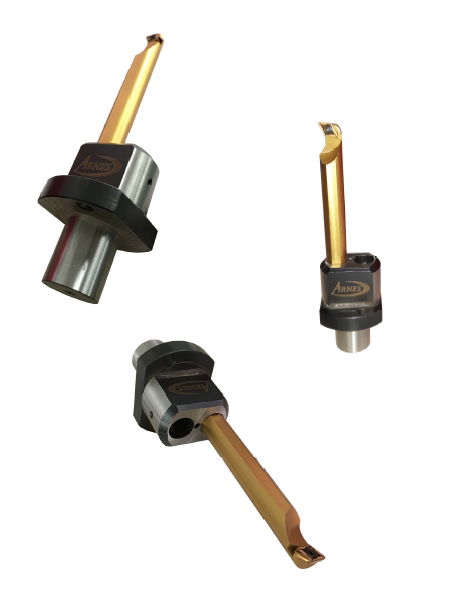

Portautensile doppio per torni a fantina mobile

Tre punte da trapano dorate e nere con punte taglienti su sfondo bianco

Cono ISO50 DIN2080 per controllo e lavorazione broccia

Tre viste di un portautensili in metallo con base conica, mostrato in nero e argento.

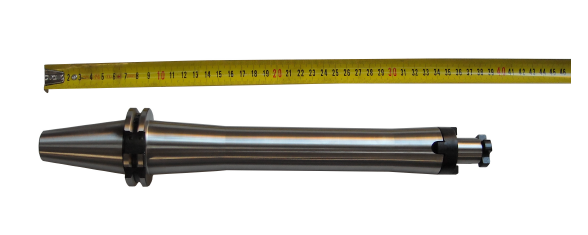

Mandrino ISO40 DIN69871 Portafresa combinato L.400

Lungo attrezzo metallico con un ugello conico nero e un metro a nastro giallo posizionato sopra di esso.

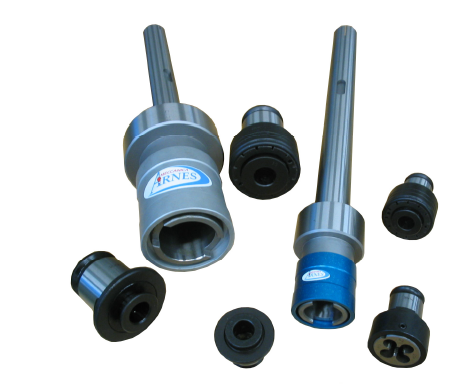

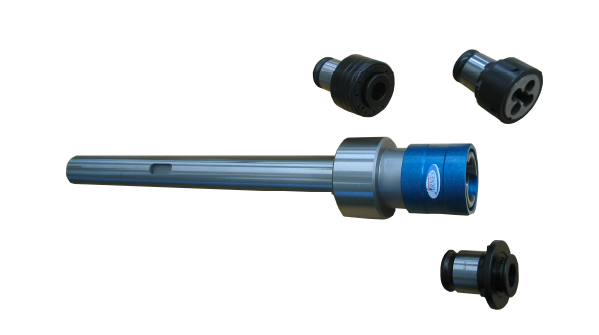

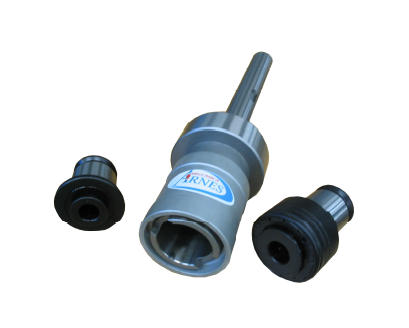

Maschiatori attacco rapido con gambo cilindrico a lunghezza speciale

  • Tre adattatori per cerchi in metallo per auto, uno argentato e due neri, esposti su sfondo bianco.

    Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante
  • Punta da trapano in metallo blu e nero con tre piccoli adattatori neri su sfondo bianco

    Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante
  • Assortimento di chiavi e adattatori per antifurto per ruote auto, blu e neri, su sfondo bianco.

    Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

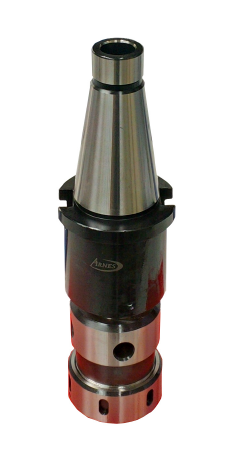

Maschiatori con compensazione assiale tipo TC ISO50 DIN2080

Portautensili in metallo con cono argentato e base cilindrica nera e rossa

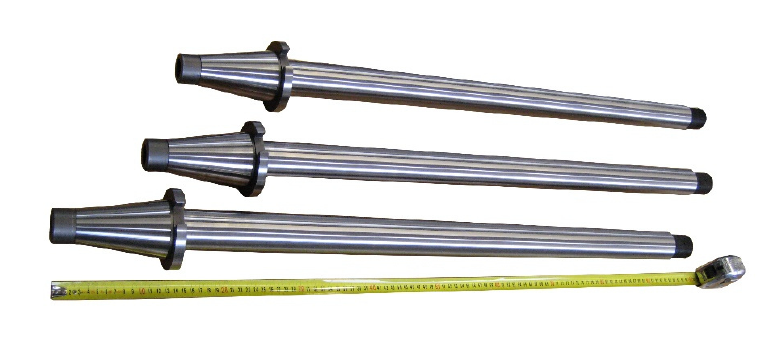

Mandrini ISO50 DIN2080 L.1000

Tre utensili in metallo con manici neri e un metro a nastro giallo appoggiati sotto di essi su uno sfondo bianco.

Contatta la nostra officina meccanica per un preventivo gratuito o per una consulenza

Chiedi un preventivo
